供配電系統消防驗收常見問題及措施 |
|
|
供配電 系\ |
問題1：電纜橋架、母線在電氣豎井內穿越樓板、穿越不同防火分區處未做防火封堵 |
|
問題描述： 電纜橋架、母線在電氣豎井內穿越樓板處和穿越不同防火分隔處未做防火封堵或防火封堵措施不符合規范要求。【圖示1】
原因分析： 1)責任主體對于防火封堵不夠重視，招標清單、預算或合同中容易遺漏該部分內容;2)防火封堵牽涉的專業多、工作量零碎、作業點分散、作業難度大、責任不明確，導致施工各方相互推諉;3) 防火封堵產品種類多，設計圖紙沒有明確具體做法，因施工方法和工藝各異，導致難以施工和保證防火封堵質量。相關規范： ☆《建筑設計防火規范》(GB50016-2014<2018版>)第6.2.9條第3款。★《建筑電氣工程施工質量驗收規范》(GB50303-2015)第10.2.5條第2款、第11.2.3條第3款?！緢D示2]【圖示3]【圖示4]正確做法：
措施： 1.建筑內的電纜井、管道井應在每層樓板處采用不低于樓板耐火極限的不燃材料或防火封堵材料封堵;建筑內的電纜井、管道井與房間、走道等相連通的孔隙應采用防火封堵材料封堵;2.母線槽段與段的連接口不應設置在穿越樓板或墻體處，垂直穿越樓板處應設置與建(構)筑物固定的專用部件支座，其孔洞四周應設置高度為50mm及以上的防水臺，并應采取防火封堵措施;3.敷設在電氣豎井內穿樓板處和穿越不同防火區的梯架、托盤和槽盒，應有防火隔堵措施;4.做好防火封堵施工圖的深化設計，明確各施工方的施工范圍、內容。建設和監理單位應加強施工過程的監督檢查。 |
|
|
供配電系統消防驗收常見問題及措施 |
|
|
供配電 系統 |
問題2：電纜橋架跨越建筑物變形縫處，未設置補償裝置 |
|
問題描述： 電纜橋架跨越建筑物變形縫處，未考慮到保證橋架在運行中因溫度變化和建筑物沉降等發生位移時切斷電纜橋架，影響供電的安全可靠，應設置補償裝置。原因分析： 施工單位責任意識不強，未嚴格執行規范要求，遺漏設置。相關規范： 《民用建筑電氣設計標準》(GB51348-2019)第8.5.17條?！緢D示1]《建筑電氣與智能化通用規范》(GB55024-2022)第2.0.5條。正確做法：
措施： 1.橋架經過建筑物的變形縫(伸縮縫、沉降縫)時，橋架本身應斷開，留50mm寬的縫隙，橋架兩側設置“伸縮連接板”(其螺栓固定孔為長條狀)與橋架側邊的連接螺栓在安裝時不要擰緊，以適應托盤梯架縱向伸縮;并采用跨接線做接地連接;2.母線槽、電纜橋架和導管穿越建筑物變形縫處時，應設置補償裝置。 |
|
|
供配電系統消防驗收常見問題及措施 |
|
|
供配電 系統 |

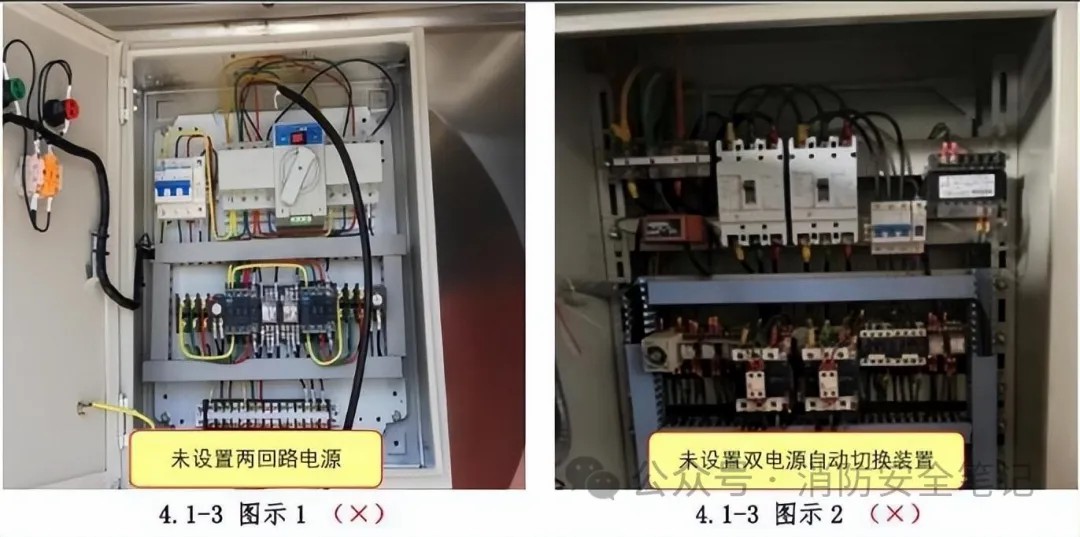

問題3：消防用電設備未在最末一級配電箱處設置自動切換裝置 |
|
問題描述： 消防控制室、消防水泵房、防煙和排煙風機房的消防用電設備及消防電梯等的供電，未在其配電線路的最末一級配電箱處設置兩回路電源或未設置自動切換裝置(負荷等級為三級的消防設備除外)【圖示1]【圖示2]
原因分析： 1)設計單位未根據消防用電負荷等級要求確定相應的供配電方案，造成建筑本身對于以上消防用電設備只有一路正式供電;2)建設單位、設計單位或施工單位為節省成本等原因，未按規范要求對于該類消防設備的自動切換裝置設置在配電線路的最末一級配電箱處;供貨單位未按設計要求采購設備，導致其功能不滿足設計要求。相關規范： 《建筑設計防火規范》(GB50016-2014<2018版>)第10.1.8條?！緢D示3]【圖示4]正確做法：
措施： 1.設計單位應根據項目消防用電負荷等級確定相應的供配電方案;2.責任主體應盡到應有的責任，確保工程嚴格按設計圖紙、規范要求施工;3.本條問題提及的最末一級配電箱:對于消防控制室、消防水泵房、防煙和排煙風機房的消防用電設備及消防電梯等，為上述消防設備或消防設備間處的最末級配電箱;對于其他消防設備用電，如消防應急照明和疏散指示標志等，為這些用電設備所在防火分區內的配電箱;以上情況在實施時應盡量減少單回路供電距離。 |
|
|
供配電系統消防驗收常見問題及措施 |
|
|
供配電 系統 |
問題3：消防配電箱設置不符合規范要求 |
|
問題描述： 1)按一、二級負荷供電的消防設備，其配電箱未獨立設置;[圖示1]2) 設置在公共區域的消防設備配電箱或控制箱無防火保護措施;【圖示1]3)消防配電設備未設置明顯標志?！緢D示2]

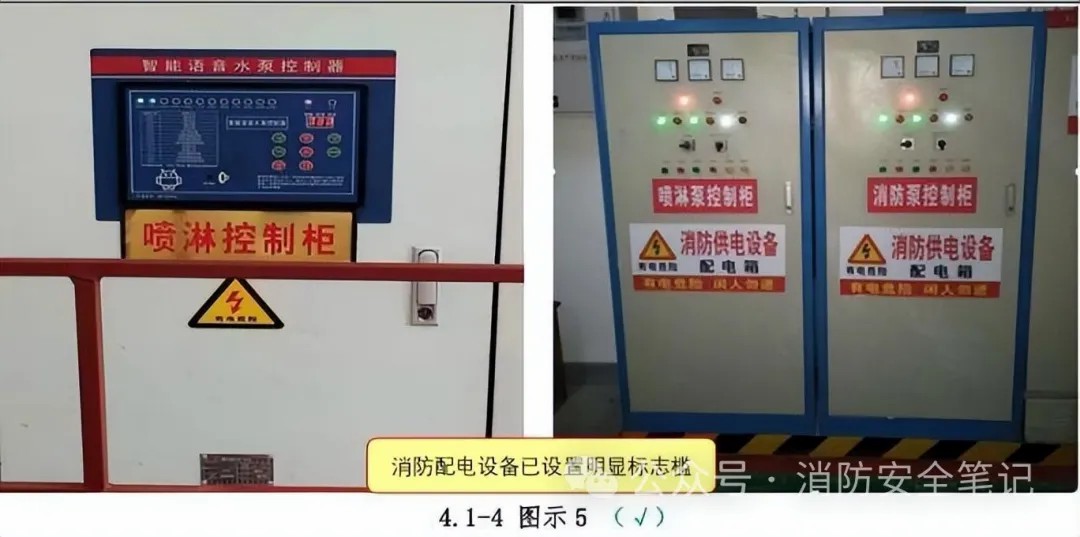

原因分析： 1.配電箱未設置在配電間且無防火保護措施，當箱體內溫度達到200℃及以上時，箱內電器元件的外殼就會變形跳閘，不能保證消防供電;2.施工單位對相關規范不熟悉，僅考慮到方便施工或節約成本等原因而忽略了消防配電箱防火保護措施和消防配電設備標識的重要性。相關規范： ☆《建筑設計防火規范》(GB50016-2014<2018版>)第10.1.9條。【圖示3]【圖示4]【圖示5]正確做法：
措施： 1.按一、二級負荷供電的消防設備，其配電箱應獨立設置;按三級負荷供電的消防設備，其配電箱宜獨立設置;2.消防配電設備應規范要求設置明顯標志:3.安裝在公共區域的配電箱和控制箱，其防火保護措施通常采用內襯巖棉的做法。 |
|
|
供配電系統消防驗收常見問題及措施 |
|
|
供配電 系統 |
問題4：消防配電線纜敷設防火保護措施不符合要求 |
|

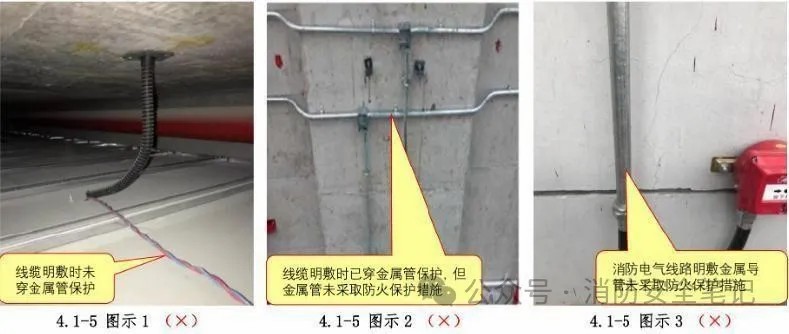

問題描述： 1)消防配電線纜明敷時未穿管(或已穿管但非金屬管)保護【圖示1];2)金屬導管或封閉式金屬槽盒未采取防火保護措施(當采用阻燃或耐火電纜并敷設在電纜井、溝內時以及采用礦物絕緣類不燃性電纜除外)【圖示2]【圖示3];3)暗敷在不燃性結構層內時保護層厚度未達到30mm 要求。
原因分析： 1)責任主體對于消防配電線纜防火保護措施的重要性認識不足，在實施過程中為節省成本、趕工期、施工方便、或?qū)﹄[蔽工程問題不易被發現抱有僥幸心理等，因此，未嚴格按設計圖紙、規范要求施工;2)消防設施各系統對消防線路敷設的要求不盡一致，因責任主體對規范、圖紙理解有偏差，導致執行不到位。相關規范： 《建筑設計防火規范》(GB50016-2014<2018版>)第10.1.10條第1、2款?！緢D示4]正確做法：
措施： 1.施工單位在施工過程中的各項檢查落實到位，確保消防配電線纜防火保護措施的執行;2.明敷時要求線路要穿金屬導管或金屬線槽并采取防火保護措施。保護措施一般可采取包覆防火材料或涂刷防火涂料:3.暗敷時配電線路穿金屬導管并敷設在保護層厚度不小于30mm的不燃性結構內。 |
|
|
供配電系統消防驗收常見問題及措施 |
|
|
供配電 系統 |
問題5：安裝在爆炸性環境危險區域以內的電氣設備未采用防爆型 |
|

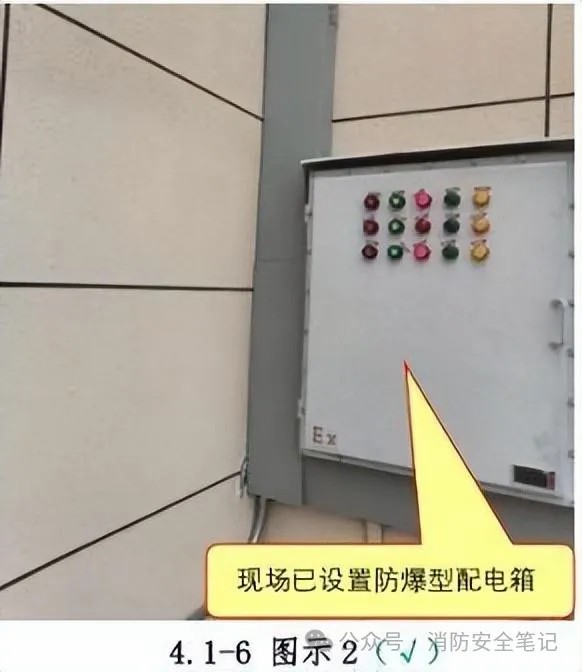

問題描述： 在甲類倉庫室外爆炸危險區域內安裝的配電箱未采用防爆型?！緢D示1]
原因分析： 責任主體沒有認識到爆炸區域環境范圍內設置防爆型電氣設備的重要性，設計單位、采購單位沒有嚴格按照相關規范要求執行。相關規范： 《建筑設計防火規范》(GB 50016-2014<2018版>)第10.2.6條。[圖示2正確做法：
措施： 爆炸危險環境電力裝置的設計應符合現行國家標準《爆炸危險環境電力裝置設計規范》GB50058 的規定。爆炸性環境內設置的防爆電氣設備應符合現行國家標準《爆炸性環境第1部分:設備通用要求》GB3836.1的有關規定。 |
|
|
供配電系統消防驗收常見問題及措施 |
|
|
供配電 系統 |

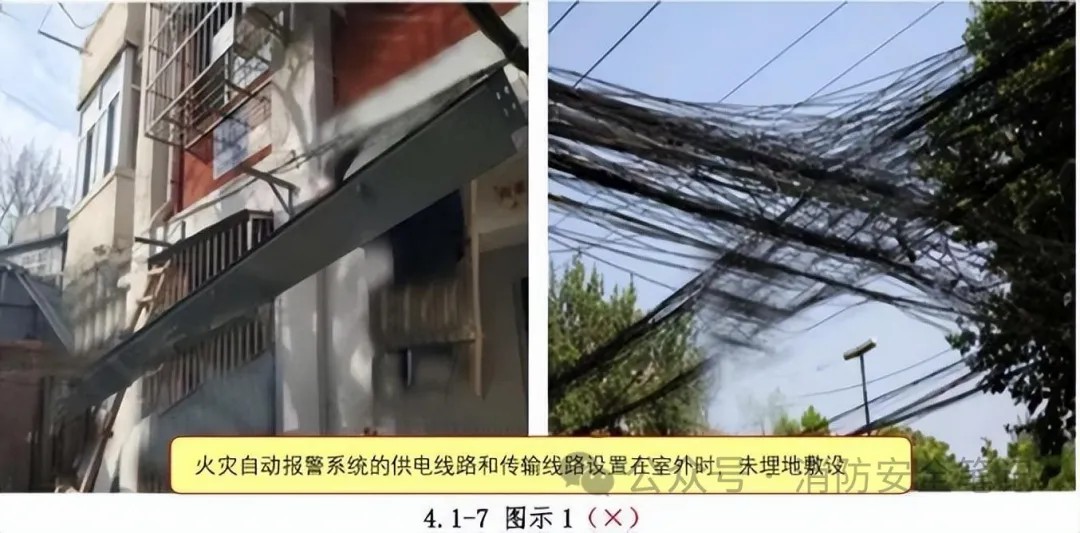

問題6：火災自動報警系統的配電線路與傳輸線路設置在室外時，未埋地敷設 |
|
問題描述： 火災自動報警系統的配電線路與傳輸線路設置在室外時，未埋地敷設，不符合規范要求。【圖示1]
原因分析： 在改造、擴建項目中線路埋地敷設時，往往要破壞完好的路面或其它綠化景觀等設施，而且路面及綠化景觀等設施的恢復難度和造價也比較高，在工期和成本等多種因素的作用下，責任主體沒有嚴格執行規范，降低了質量要求，加大了線路損壞的概率。相關規范： 《火災自動報警系統設計規范》(GB 50116-2013)第11.1.3條。【圖示2]正確做法：
措施： 責任主體應認識到火災自動報警系統的配電線路與傳輸線路重要性，為保障系統運行的穩定性，火災自動報警系統的供電線路和傳輸線路設置在室外時，應埋地敷設。 |
|
|
供配電系統消防驗收常見問題及措施 |
|
|
供配電 系統 |
問題7：按一級負荷供電的消防電源設置不符合規范要求 |
|
問題描述： 1)消防系統供電未采用雙重電源;[圖示1)2)一級負荷供配電系統已施工完畢，但供電部門還沒有正式送電;3)項目供配電系統未施工調試完畢，暫時無法達到消防用電的負荷等級要求?！緢D示2]
原因分析： 1)設計單位未根據消防用電應按一級負荷供電的要求，制訂相應的供配電方案，造成電源設置不符合規范要求;2)項目實施過程中，責任主體的工作未按工期計劃完成;3)項目規劃、實施過程未能與當?shù)毓╇姴块T溝通協調好，工程竣工驗收時還不具備一級負荷供電的要求。；相關規范： ☆《供配電系統設計規范》(GB50052-2009)第3.0.2條?！緢D示3]【圖示4]☆《建筑電氣與智能化通用規范》(GB55024-2022)第3.1.2條。正確做法：
措施： |
|
|
供配電系統消防驗收常見問題及措施 |
|
|
供配電 系統 |
問題8：消防水泵控制柜防護等級不符合規范要求 |
|

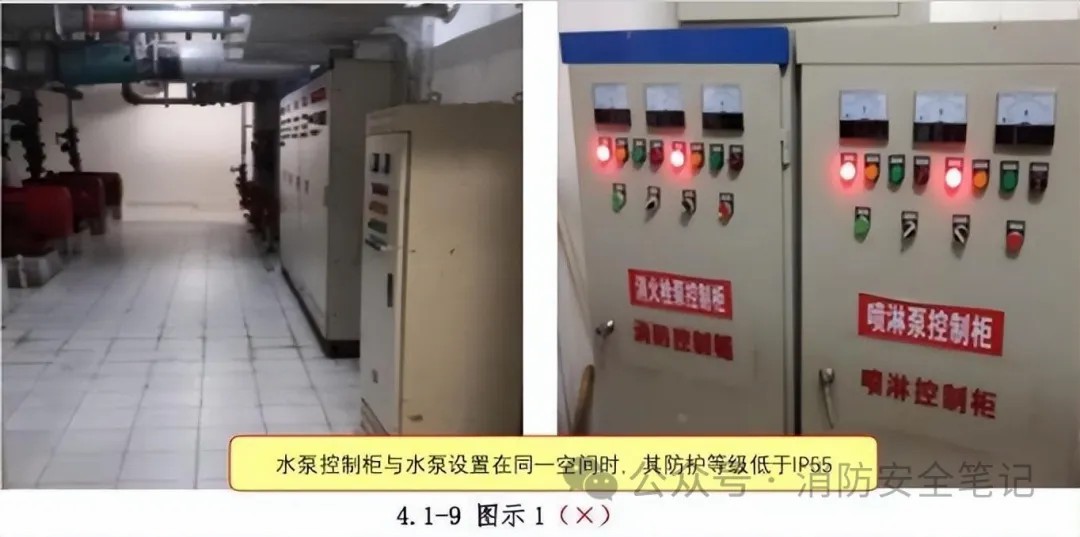

問題描述： 1)消防水泵控制柜與消防水泵設置在同一空間時，其防護等級低于IP55。【圖示1】
原因分析： 1)設計或設備采購時忽視了消防水泵控制柜防護等級的要求;2)消防水泵控制柜布置在消防泵房?jī)?nèi)時，未考慮消防水泵房?jī)?nèi)有壓水管較多，一旦因壓力過高如水錘等原因而泄漏，當噴泄到消防水泵控制柜時會影響控制柜的運行，導致供水可靠性降低。相關規范： 《消防給水及消火栓系統技術規范》(GB50974-2014)第11.0.9條?！緢D示2]正確做法：
措施： 1.設計文件應明確注明控制柜外殼防護等級;供貨單位應嚴格按照設計要求采購控制柜;施工單位和監理單位應加強設備進場的檢查、核對及驗收。2.IP55防塵效果能達到進入控制柜的灰塵量不影響其正常、安全運行;IP55防射水效果能達到向控制柜外殼各方向噴水無有害影響;因此，控制柜采用防護等級IP55可以使其與水泵在同一空間時得到有效保護，確保系統正常運行;3.因控制室不允許有管道穿越，當控制柜設在專用的控制室時，消防水泵控制柜的防護等級可為IP30。 |
|
|
供配電系統消防驗收常見問題及措施 |
|
|
供配電 系統 |

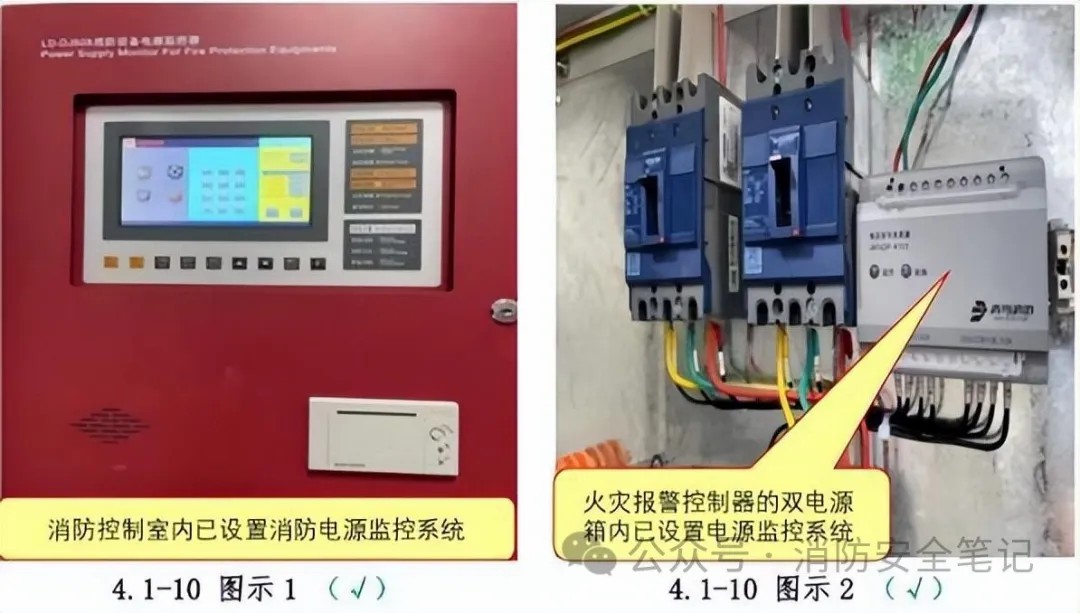

問題9：在有集中報警系統或控制中心報警系統的場所未設置消防電源監控系統 |
|
問題描述： 設有集中報警系統或控制中心報警系統的場所未設置消防電源監控系統。原因分析： 現行的多個規范對在哪種場所應設置消防電源監控系統的要求不明確或不統一，有的設計圖紙也未明確說明，導致各項目實際實施的情況不一樣。相關規范： ☆《民用建筑電氣設計標準》(GB 51348-2019)第13.3.8條。☆《江蘇省建設工程消防設計審查驗收常見技術難點問題解答2.0》[蘇建函消防(2022)506號]第3.2.3條。【圖示1][圖示2]正確做法：
措施： 1.對于設有集中報警系統或控制中心報警系統的場所應設置消防電源監控系統;2.消防設備電源監控點宜設置在下列部位:1)變電所消防設備主電源、備用電源專用母排或消防電源柜內母排;2)為重要消防設備如消防控制室、消防泵、消防電梯、防排煙風機、非集中控制型應急照明、防火卷簾門等供電的雙電源切換開關的出線端;3)無巡檢功能的EPS應急電源裝置的輸出端;4)為無巡檢功能的消防聯動設備供電的直流24V電源的出線端。 |
|
|
供配電系統消防驗收常見問題及措施 |
|
|
供配電 系統 |
問題10：套接緊定式鍍鋅電線鋼導管連接安裝不規范 |
|

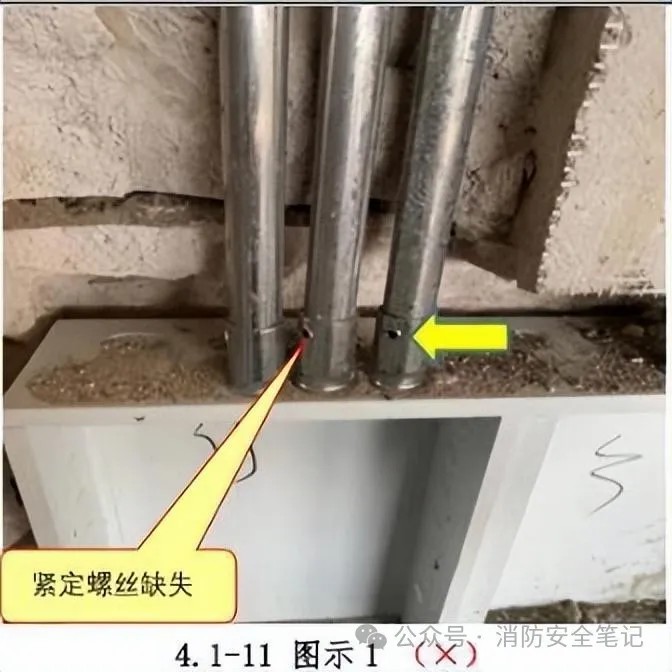

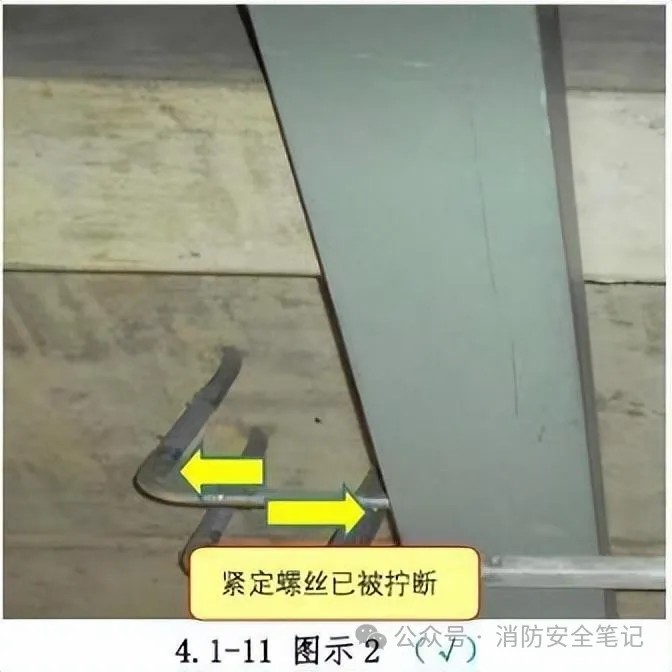

問題描述： 套接緊定式鍍鋅電線鋼導管(JDG)敷設時，其接頭配件缺失緊定螺釘。[圖示1)
原因分析： 1)施工人員對JDG施工工藝不熟悉，造成爪型螺釘丟失或未擰斷;2)因搶工期、施工人員責任心不強等原因,導致施工質量降低。相關規范： ☆《套接緊定式鋼導管電線管路施工及驗收規程》(T/CECS120-2021)第4.0.2條。☆《江蘇省住宅工程質量通病防治標準》(DGJ32/J16-2014)第12.1.2條第2款?！緢D示2]正確做法：
措施： 1.套接緊定式鋼導管管路連接處，兩側連接的管口應平整、光滑、無毛刺、無變形，管材插入連接套管接觸應緊密。2.直管連接時，兩管口分別插入直管接頭間，緊貼凹槽兩端，用緊定螺釘定位后，進行旋緊至螺帽脫落;3.彎曲連接時，彎曲管兩端管口分別插入套管接頭凹槽處，用緊定螺釘定位后，進行旋緊至螺帽脫落。 |
|
|
火災報警系統消防驗收常見問題及措施 |
|
|
火災報警系統 |
問題11：短路隔離器未設置或設置不符合規范要求 |
|

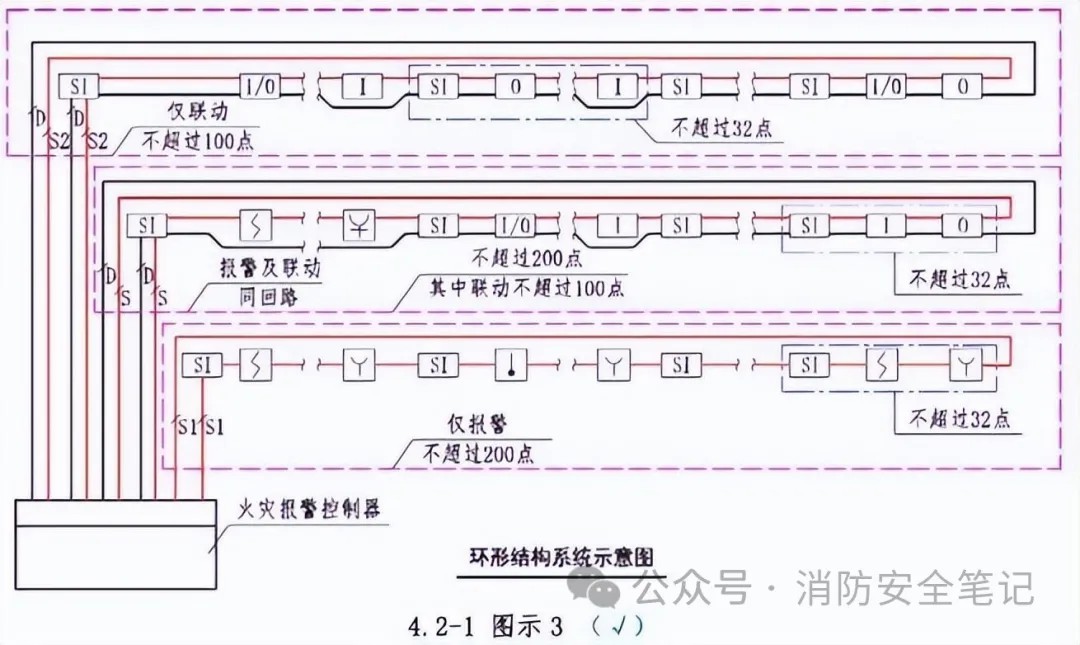

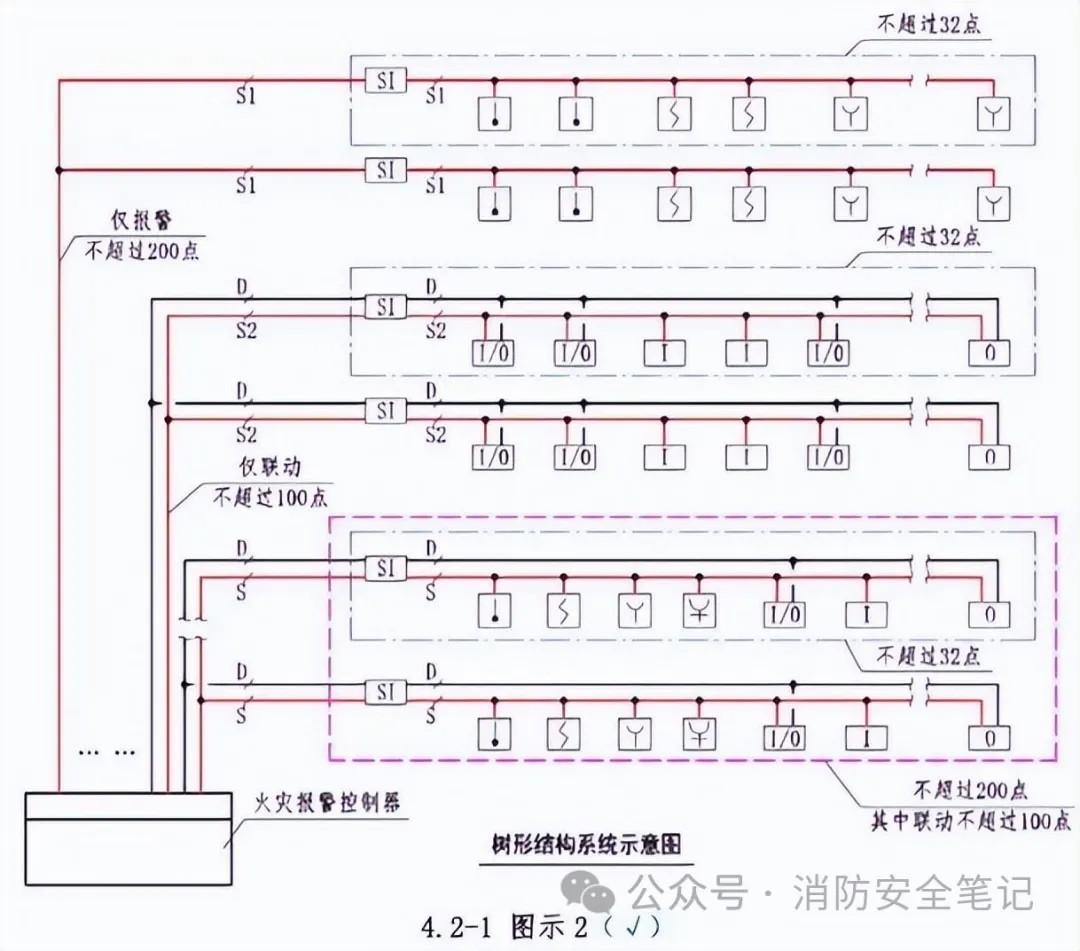

問題描述： 1)系統總線上未設置短路隔離器;2)短路隔離器保護的設備的總數超過32點:3)樹形結構系統的總線短路隔離器未并聯接于報警總線上。原因分析： 1)施工人員對規范理解不夠或?yàn)榱私档统杀?，未?yán)格按圖施工，導致短路隔離器保護的設備總數超過規范要求;2)因預埋管子不通、施工過程局部變更等原因，施工人員擅自調整回路設備接線;3)系統正常運行時，短路隔離器不發揮作用，且設備多數處于隱蔽工程內，現場監督、檢查、驗收人員容易對其忽略。正確做法：
措施： 1.施工人員應加強規范學習，嚴格按設計圖紙施工;施工、調試過程中做好監督、檢查工作;2.當施工過程中出現變更時，應由原設計單位出具設計變更，確保每只總線短路隔離器保護的火災探測器、手動火災報警按鈕和模塊等消防設備的總數不應超過32點;在系統總線穿越防火分區時，在穿越處設置總線短路隔離器。 |
|
|
火災報警系統消防驗收常見問題及措施 |
|
|
火災報警系統 |
問題12：消防控制室未設置用于火災報警的外線電話 |
|
問題描述： 消防控制室三網信號未接通，未設置可直接報警的外線電話。【圖示1]
原因分析： 1)外線電話由弱電專業負責完成，消防驗收前未溝通協調好，未能與其它消防設施同步完成;2)綜合布線雖已完成，但通信公司信號尚未接通;3)部分參建方認為移動電話已普及，無需再設置直通外線電話。相關規范： ☆《火災自動報警系統設計規范》(GB50116-2013)第3.4.3條、第6.7.5條。【圖示2】正確做法：
措施： 1.為保證消防管理人員及時向消防救援部門傳遞火情信息，縮短滅火救援時間，消防控制室、消防值班室或企業消防站等應設置可直接報警的外線電話。2.負責消防驗收牽頭單位應統籌安排、協調相關單位，確?？芍苯訄?bào)警的外線電話在竣工驗收前能夠配置到位。 |
|
|
火災報警系統消防驗收常見問題及措施 |
|
|
火災報警系統 |
問題13：消防控制室內消防設備布置及安裝不符合規范要求 |
|

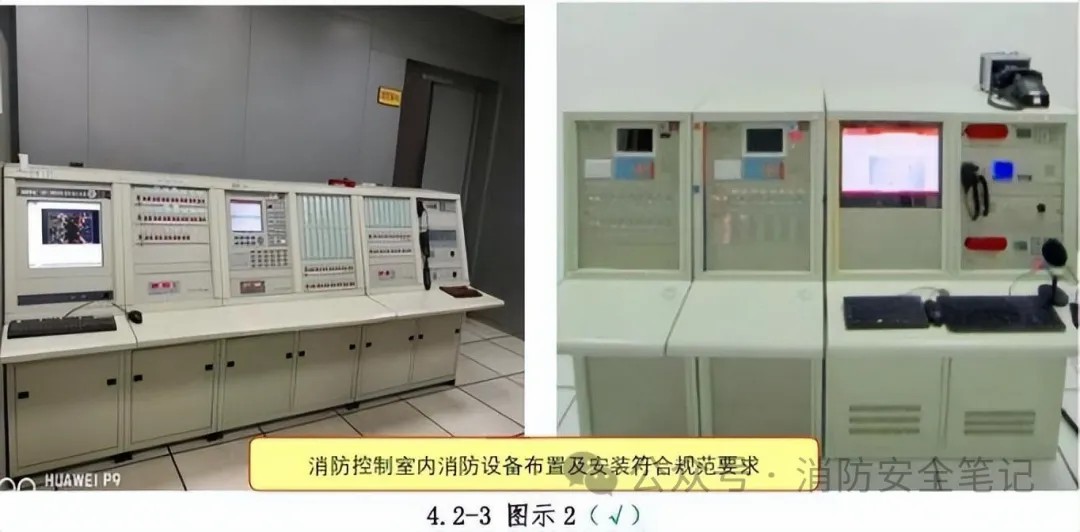

問題描述： 1)消防控制室內消防設備布置擁擠、疊加，未有明顯間隔;[圖示1]2)設備安裝在輕質墻上時未采取加固措施;3)設備底邊高出地(樓)面距離不足等?！緢D示1】
原因分析： 1)消防控制室未提前合理規劃，或與安防監控室合用，導致空間過于狹小;2)責任主體未能在設備安裝前按規范要求，合理統籌安排好各種設備的布置。相關規范： ☆《火災自動報警系統設計規范》(GB 50116-2013)第3.4.8條、第6.1.3條?！緢D示2]☆《火災自動報警系統施工及驗收標準》(GB50166-2019)第3.3.1條。正確做法：
措施： 1.設計人員應根據消防控制室設備的布置方案與建筑專業充分溝通，合理預留其面積;2.施工單位應根據選用的產品，按相關規范標準進行深化設計，做出詳細、準確的消防控制室設備布置圖，并按圖施工。 |
|
|
火災報警系統消防驗收常見問題及措施 |
|
|
火災報警系統 |
問題14：自動噴水滅火系統電動控制閥未采用專線接至消防控制室 |
|

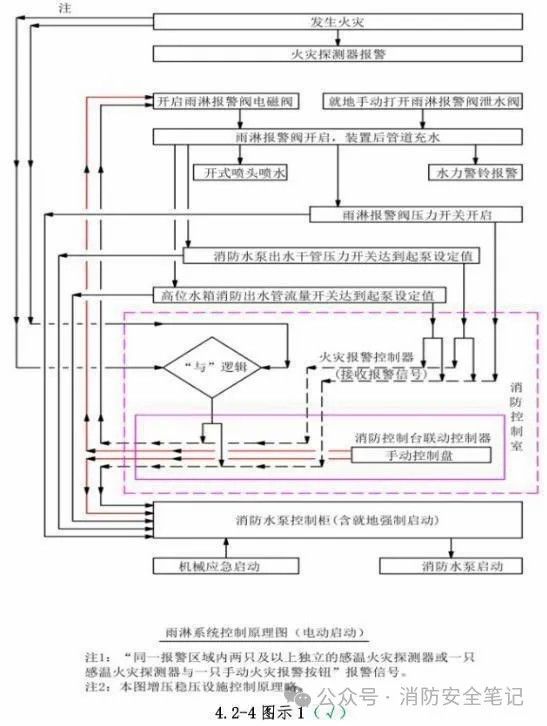

問題描述： 自動噴水滅火系統部分電動控制閥(預作用閥組、快速排氣閥、雨淋閥組)，未采用專線接至消防控制室的手動控制盤。原因分析： 設計人員、施工調試人員對規范要求理解有偏差，對部分自動噴水滅火系統動作原理不熟悉。相關規范： ☆《火災自動報警系統設計規范》(GB 50116-2013)第4.2.2條第2款、第4.2.3條第2款、第4.2.4條第2款。【圖示1]正確做法：
措施： 1.預作用系統的聯動控制設計，手動控制方式應將噴淋消防泵控制箱(柜)的啟動和停止按鈕、預作用閥組和快速排氣閥入口前的電動閥的啟動和停止按鈕，用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，直接手動控制噴淋消防泵的啟動、停止及預作用閥組和電動閥的開啟;2.雨淋系統的聯動控制設計，手動控制方式應將雨淋消防泵控制箱(柜)的啟動和停止按鈕、雨淋閥組的啟動和停止按鈕，用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，直接手動控制雨淋消防泵的啟動、停止及雨淋閥組的開啟;3.自動控制的水幕系統的聯動控制設計，手動控制方式，應將水幕系統相關控制閥組和消防泵控制箱(柜)的啟動、停止按鈕用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，并應直接手動控制消防泵的啟動、停止及水幕系統相關控制閥組的開啟。 |
|
|
火災報警系統消防驗收常見問題及措施 |
|
|
火災報警系統 |
問題15：氣體滅火系統第二個聯動觸發信號未選擇首次火災報警信號相鄰的火災報警信號 |
|
問題描述： 氣體滅火系統的第二個聯動觸發信號選擇同一保護區內任意報警信號，未選擇首次火災報警的火災探測器或手動火災報警按鈕信號相鄰的感溫火災探測器、火焰探測器或手動火災報警按鈕的報警信號。原因分析： 滅火區比較大，探測器比較多的情況下，調試人員對規范不熟悉，聯動編程邏輯關系不嚴謹，導致氣體滅火系統發生誤動作可能性增大，以致造成嚴重?fù)p失。相關規范： ☆《火災自動報警系統設計規范》(GB50116-2013)第4.4.2條第2款。措施： 1.系統設計說明應對聯動對象的聯動要求作出明確表述;2.氣體滅火控制器在接收到滿足聯動邏輯關系的首個聯動觸發信號后，應啟動設置在該防護區內的火災聲光警報器，且聯動觸發信號應為任一防護區域內設置的感煙火災探測器、其他類型火災探測器或手動火災報警按鈕的首次報警信號;在接收到第二個聯動觸發信號后，應發出聯動控制信號，且聯動觸發信號應為同一防護區域內與首次報警的火災探測器或手動火災報警按鈕相鄰的感溫火災探測器、火焰探測器或手動火災報警按鈕的報警信號。對于有人確認火災的場所，也可采用同一區域內的一只火災探測器及一只手動報警按鈕的報警信號組成“與”邏輯作為聯動觸發信號。 |
|
|
火災報警系統消防驗收常見問題及措施 |
|
|
火災報警系統 |
問題16：送風口、排煙口在火災報警聯動控制器上無法手動控制 |
|
問題描述： 火災報警聯動控制器上未設置手動按鈕控制送風口、排煙口、排煙窗、排煙閥、電動擋煙垂壁的開啟或關閉?！緢D示1]
原因分析： 火災報警聯動控制器上未配置總線盤，或配置了總線控制盤但沒有設置手動按鈕控制送風口、排煙口、排煙窗、排煙閥、電動擋煙垂壁的開啟或關閉。相關規范： ☆《火災自動報警系統設計規范》(GB50116-2013)第4.5.3條。[圖示2]☆《江蘇省建設工程消防設計審查驗收常見技術難點問題解答2.0》第3.2.12條。正確做法：
措施： 總線控制盤為啟動或停止總線設備提供了一種便捷的手動操作方式，對于防排煙系統，可以通過編程，設置總線控制盤的按鍵，一鍵啟動某防煙分區的所有排煙口(閥);也可以設置一鍵啟動某防火分區所有前室的加壓送風口。發生火災時，為方便消防管理人員能及時開啟或關閉對應區域的防排煙設備，應在消防控制室內的火災報警聯動控制器上設置手動按鈕控制送風口、電動擋煙垂壁、排煙口、排煙窗、排煙閥的開啟或關閉。 |
|
|
火災報警系統消防驗收常見問題及措施 |
|
|
火災報警系統 |
問題16：防火門監控系統門磁故障或無信號反饋等問題 |
|

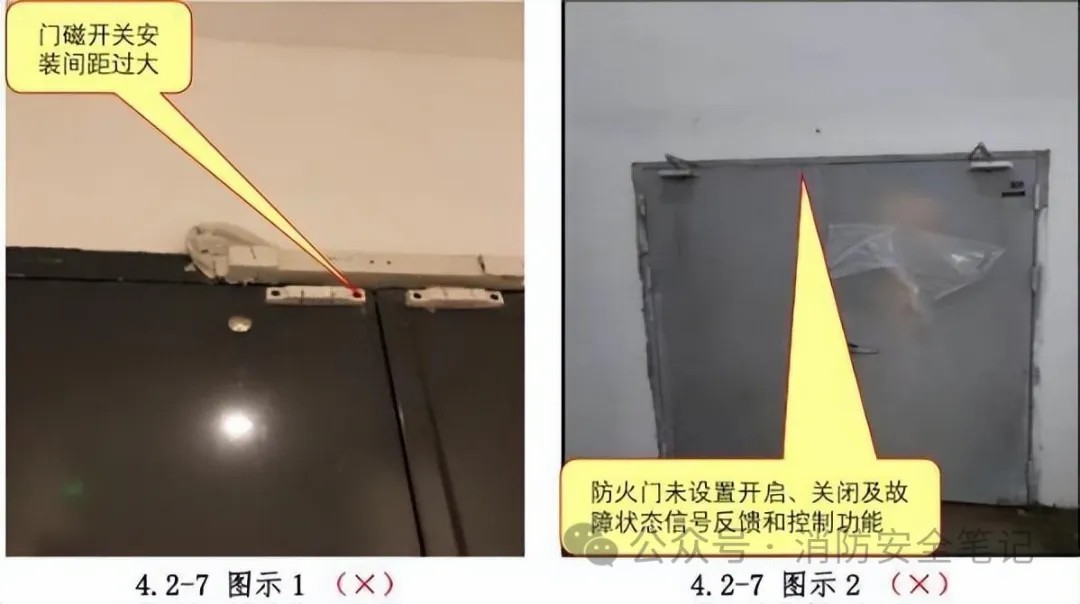

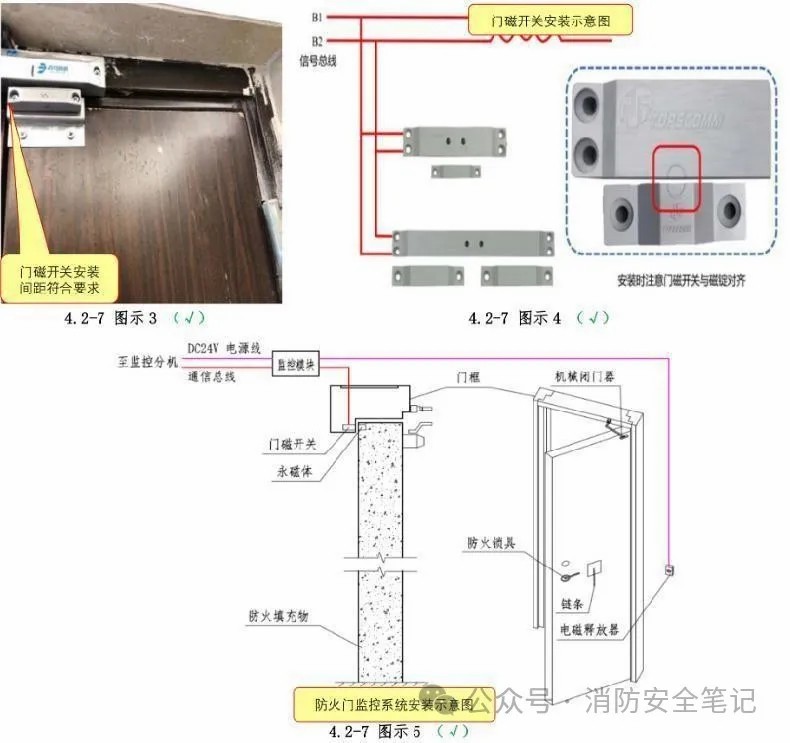

問題描述： 1)防火門監控系統門磁開關安裝間距過大;【圖示1]2)按規范規定的具有信號反饋功能的防火門無開啟、關閉及故障狀態信號反饋和控制功能。[圖示2]
原因分析： 1)門磁開關安裝前技術人員未對施工人員進行技術交底;2) 現有多個規范對在哪種場所應設置防火門監控系統的要求不明確或不統一，導致各項目實際實施的情況不一樣;3)部分建筑疏散通道上設有大量防火門，而防火門監控系統投資相對較高，且因使用頻繁，各類信號均需反饋至防火門監控器上，動作信號反復報警。因此，建設單位對于設置防火門監控系統比較消極。相關規范： ☆《建筑設計防火規范》(GB 50016-2014<2018版>)第6.5.1條第1款。☆《火災自動報警系統設計規范》(GB50116-2013)第4.6.1條第1、2款?！緢D示3]【圖示4]【圖示5]正確做法：
措施： 1.常開防火門應能在火災時自行關閉，并應具有信號反饋的功能;2.疏散通道上各防火門的開啟、關閉及故障狀態信號應反饋至防火門監控器;3.對于設有集中報警系統或控制中心報警系統的場所應設置防火門監控系統;4.防火門監控系統施工前，技術人員應對施工人員進行技術交底。 |
|
|
火災報警系統消防驗收常見問題及措施 |
|
|
火災報警系統 |
問題17：防火卷簾的聯動控制邏輯關系設置不符合要求 |
|
問題描述： 非疏散通道上的防火卷簾未設置成一步降至樓板或地面，疏散通道上的防火卷簾未設置成兩步降至樓板或地面?！緢D示1]【圖示2]
原因分析： 防火卷簾的聯動邏輯關系施工人員未調試到位。相關規范： ☆《火災自動報警系統設計規范》(GB50116-2013)第4.6.3條、第4.6.4條?！緢D示3]【圖示4)《防火卷簾、防火門、防火窗施工及驗收規范》(GB50877-2014)第6.2.1條第5款正確做法：
措施： 1.疏散通道上設置的防火卷簾的聯動控制設計，應符合下列規定:1)聯動控制方式，防火分區內任兩只獨立的感煙火災探測器或任一只專門用于聯動防火卷簾的感煙火災探測器的報警信號應聯動控制防火卷簾下降至距樓板面1.8m處;任一只專門用于聯動防火卷簾的感溫火災探測器的報警信號應聯動控制防火卷簾下降到樓板面;在卷簾的任一側距卷簾縱深0.5m~5m內應設置不少于2只專門用于聯動防火卷簾的感溫火災探測器:2)手動控制方式應由防火卷簾兩側設置的手動控制按鈕控制防火卷簾的升降。2.非疏散通道上設置的防火卷簾的聯動控制設計，應符合下列規定:1)聯動控制方式應由防火卷簾所在防火分區內任兩只獨立的火災探測器的報警信號，作為防火卷簾下降的聯動觸發信號，并應聯動控制防火卷簾直接下降到樓板面;2)手動控制方式應由防火卷簾兩側設置的手動控制按鈕控制防火卷簾的升降，并應能在消防控制室內的消防聯動控制器上手動控制防火卷簾的降落。 |
|
|
火災報警系統消防驗收常見問題及措施 |
|
|
火災報警系統 |
問題18：防火卷簾溫控釋放裝置設置不符合要求 |
|
問題描述： 防火卷簾未按規范要求設置溫控釋放裝置。[圖示1]
原因分析： 1)施工單位未仔細核對圖紙，工序遺漏;2)施工單位對溫控釋放裝置的重要性了解不夠，偷工減料。相關規范： 《防火卷簾》(GB14102-2005)第6.4.7條。《防火卷簾、防火門、防火窗施工及驗收規范》(GB50877-2014)第5.2.8條、第6.2.3條。[圖示2]正確做法：
措施： 1.當防火卷簾溫控釋放裝置的感溫元件周圍溫度達到73℃±0.5℃時，釋放裝置開始動作，卷簾應依自重下降關閉。這主要是針對發生火災時火災自動報警系統發生故障或消防電源斷電的情況下，卷簾仍能正常工作所采取的措施。因此，防火卷簾應設置溫控釋放裝置;2.溫控釋放裝置的安裝應符合設計和產品說明書的要求。 |
|
|
火災報警系統消防驗收常見問題及措施 |
|
|
火災報警系統 |
問題19：用于疏散通道上防火卷簾聯動控制的感溫探測器設置不符合規范要求 |
|
問題描述： 用于疏散通道上防火卷簾的任一側離卷簾縱深0.5m~5m內未設置或只設置一只感溫探測器，其二步降未能通過專用的感溫火災探測器的報警信號聯動控制防火卷簾下降到樓板面。原因分析： 1)設計人員未考慮火勢蔓延到防護卷簾前，防止單只探測器偶發故障而不能動作;2)未能把用于防火卷簾門的感溫探測器報警信號作為防火卷簾二步下降到樓板面的動作信號;3)防火卷簾門二步降的動作信號程序編寫錯誤。即調試人員編寫程序時未能按規范要求，只需防火分區內任意第二點火災動作信號作為觸發二步降信號。相關規范： ☆《火災自動報警系統設計規范》(GB50116-2013)第4.6.3條第1款?！緢D示1]【圖示2]正確做法：
措施： 1.在卷簾的任一側離卷簾縱深0.5m~5m內設置不少于2只專門用于聯動防火卷簾的感溫火災探測器，保障防火卷簾在火勢蔓延到防護卷簾前及時動作，防止單只探測器由于偶發故障而不能動作;2.調試階段查看防火卷簾門的二步降動作的邏輯關系，測試用于專門聯動防火卷簾門的感溫火災探測器是否滿足動作要求;3.聯動觸發信號可以由火災報警控制器連接的火災探測器的報警信號組成，也可以由防火卷簾控制器直接連接的火災探測器的報警信號組成。 |
|
|
火災報警系統消防驗收常見問題及措施 |
|
|
火災報警系統 |
問題20：聲光報警器聲、光與消防廣播音響不能交替循環播放或交替的方式不符合要求 |
|
問題描述： 聲光報警器聲、光與消防廣播音響不能交替循環播放或交替的方式不符合規范要求。原因分析： 1)報警設備與消防廣播產品無法兼容，無法實現設計要求;2)邏輯關系動作先后順序編寫錯誤，先動作消防廣播后動作聲光報警器。相關規范：☆《火災自動報警系統設計規范》(GB50116-2013)第4.8.6條、第4.8.9條。措施： 1.選用消防報警設備與消防廣播兼容的產品;2.調試階段的邏輯程序編寫動作順序先鳴警報裝置后播放消防廣播;3.先鳴警報裝置后播放消防廣播，可采取1次火災聲警報器播放(時間宜為8s~20s)、1次或2次消防應急廣播播放(時間宜為10s~30s)的交替工作方式循環播放?；馂?zāi)時先鳴警報裝置，高分貝的嘯叫會剌激人的神經使人立刻警覺，然后再播放廣播通知疏散，如此循環進行效果更好。 |
|
|
火災報警系統消防驗收常見問題及措施 |
|
|
火災報警系統 |
問題21：消防聯動控制器不能聯動打開疏散通道上的疏散門 |
|
問題描述： 火災時，消防聯動控制器不能聯動開啟疏散通道上由門禁系統控制的門、庭院電動大門以及停車場出入口擋桿。原因分析： 1)設計遺漏或設計文件沒有對聯動邏輯關系表述清楚，導致調試人員編程不完整，部分系統聯動功能缺失;2)建設后期使用方增加了門禁系統、庭院電動大門和道閘系統，火災自動報警系統未相應增加聯動控制功能。相關規范： ☆《火災自動報警系統設計規范》(GB 50116-2013)第4.10.3條。正確做法： 火災發生后，為便于火災現場及周邊人員逃生，有必要打開疏散通道上由門禁系統控制的門和庭院的電動大門，并及時打開停車場出入口的擋桿，以便于人員的疏散、火災救援人員和裝備進出火災現場。措施： 1.火災自動報警系統設計文件應注明相關設備聯動聯動邏輯關系。消防聯動控制器應具有打開疏散通道上由門禁系統控制的門、庭院電動大門的功能，并應具有打開停車場出入口擋桿的功能;2.建設項目有新增或變更系統時，建設單位應組織參建各方進行圖紙會審，對有影響的專業或系統應及時做出相應變更、調整，以確?？⒐を?yàn)收滿足相關規范要求。 |
|
|
火災報警系統消防驗收常見問題及措施 |
|
|
火災報警系統 |
問題22：探測器設置未考慮梁的影響因素 |
|

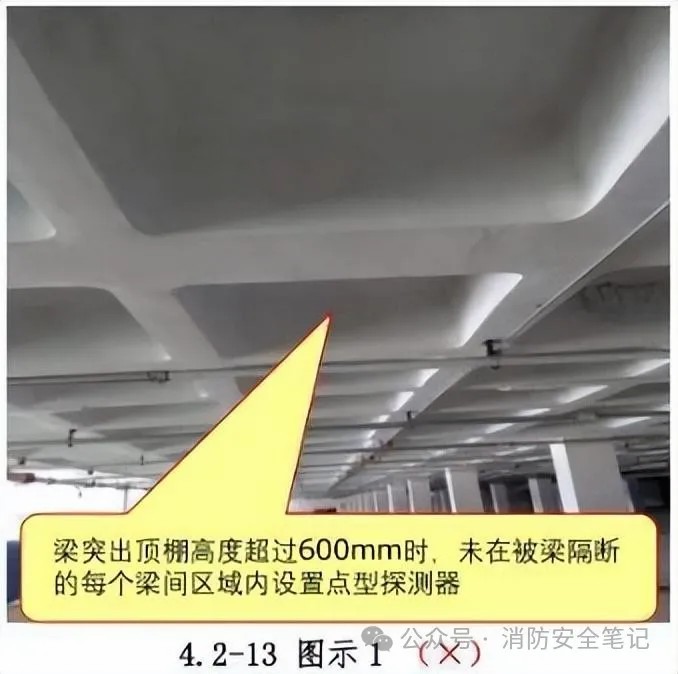

問題描述： 1)在有梁的頂棚上設置點型火災探測器時，未考慮梁的影響因素;2)當梁突出頂棚的高度超過600mm時，被梁隔斷的每個梁間區域未設置點型探測器?！緢D示1]。
原因分析： 1)設計時電氣專業與建筑、結構等專業未進行溝通、提供資料不充分、不及時;2)火災報警系統設計時只考慮了點型探測器保護半徑和面積，沒考慮建筑結構對探測器影響;3)設計單位沒有做好圖紙會審或技術交底，施工時發現問題未能及時反饋給設計做出變更。相關規范： ☆《火災自動報警系統設計規范》(GB50116-2013)第6.2.3條?！緢D示2]。正確做法：
措施： 1.設計過程中各專業一定要充分溝通，確保資料提供及時、完整;2.項目實施過程中參建各方要做好圖紙會審、技術交底工作，發現問題及時解決;3.由于梁對煙的蔓延會產生阻礙，因而使探測器的保護面積受到梁的影響。如果梁間區域(指高度在 200mm至600mm之間的梁所包圍的區域)的面積較小，梁對熱氣流(或煙氣流)形成障礙，并吸收一部分熱量，那么探測器的保護面積必然下降。當梁突出頂棚的高度超過600mm 時，被梁隔斷的每個梁間區域應至少設置一只探測器。 |
|
|
火災報警系統消防驗收常見問題及措施 |
|
|
火災報警系統 |
問題23：點型探測器的設置不符合規范要求 |
|

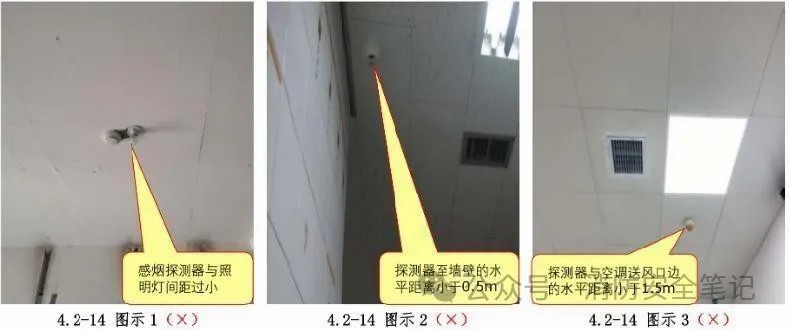

問題描述： 現場點型探測器設置不符合規范要求的有:1)點型探測器與照明燈間距過小【圖示1];2) 點型探測器至墻壁的水平距離小于0.5m[圖示2]:3)點型探測器距空調送風口邊的水平距離小于1.5m[圖示3]。
原因分析： 1)探測器、燈具、送風口等設備分屬不同的專業，其平面布置在不同的專業圖紙上體現，因此，在設計階段出現設備之間距離不滿足規范要求的情況不易及時發現;2) 很多項目預埋由機電總承包完成，導致預埋的相關施工人員由于對規范不太熟悉，忽略了探測器與梁、墻等距離不滿足規范要求;3)施工單位在施工時，未能及時發現問題提請建設單位和設計單位做出協調、變更。相關規范： ☆《火災自動報警系統設計規范》(GB50116-2013)第6.2.4條、第6.2.5條、第6.2.6條【圖示4】、第6.2.7條、第6.2.8條【圖示5]。正確做法：
措施： 1.在圖紙?jiān)O(shè)計階段，各專業之間要做好相互溝通工作，協調好設備之間、設備與墻體等建筑構件之間的距離;2.施工人員要加強規范學習，預埋管道、線盒應做到點位精準;3.參建各方要做好圖紙會審工作，施工過程發現問題應及時提請相關各方做出協調、變更，確保滿足規范要求。 |
|
|
火災報警系統消防驗收常見問題及措施 |
|
|
火災報警系統 |
問題24：線型光束感煙火災探測器設置的位置不符合要求 |
|

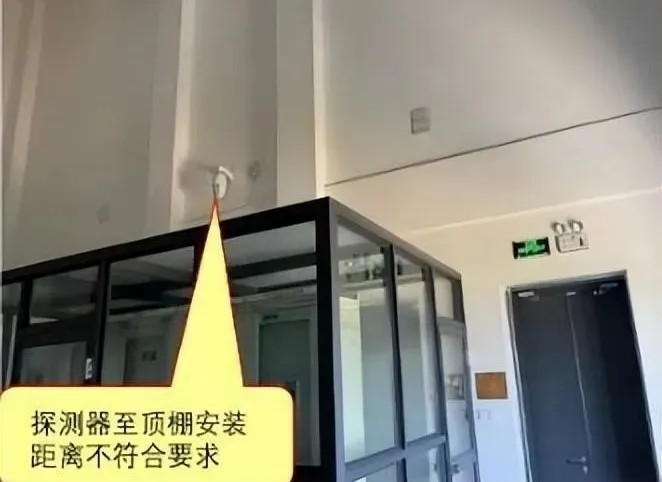

問題描述： 探測器的光束軸線至頂棚的垂直距離不符合規范要求?！緢D示1]。
原因分析： 設計圖紙未準確標注探測器安裝高度;施工人員為了施工方便，沒有按圖紙要求的高度安裝。因此，無法保證探測器能及時有效探測到火情，降低了系統的可靠性。相關規范： ☆《火災自動報警系統設計規范》(GB50116-2013)第6.2.15條第1、2款、第12.4.3條第2、3、4款?！緢D示2]。正確做法：
措施： 1.當頂棚高度不大于5m時，探測器的紅外光束軸線至頂棚的垂直距離為0.3m;當頂棚高度為10m~20m時，光束軸線至頂棚的垂直距離口為1.0m ;2.相鄰兩組線型光束感煙火災探測器的水平距離不應大于14m。探測器至側墻水平距離不應大于7m且不應小于0.5m。探測器的發射器和接收器之間的距離不宜超過100m;3.采用分層組網的探測方式，除按原規范規定設置在建筑頂部外，在建筑高度不超過16m時，在6m~7m處增設探測器;在建筑高度超過16m但不超過26m時，在6m~7m 和11m~12m 處各增設一層探測器。 |
|
|
火災報警系統消防驗收常見問題及措施 |
|
|
火災報警系統 |
問題25：感煙火災探測器在格柵吊頂場所的設置不符合要求 |
|

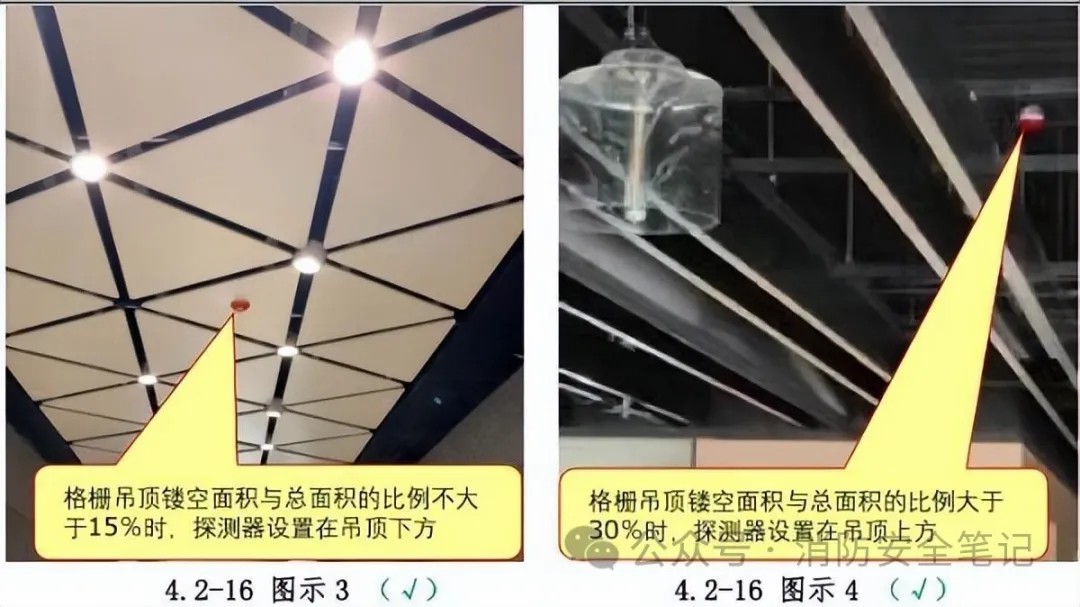

問題描述： 格柵吊頂處的感煙火災探測器沒有根據格柵鏤空面積與總面積的比例情況進行設置。【圖示1][圖示2]。
原因分析： 1)施工人員對規范不熟悉，存在慣性思維，未考慮格柵吊頂?shù)膶?shí)際情況，把探測器均設置在吊頂下方;2)設計單位沒有做好圖紙會審工作，或者各專業相互提供資料不夠清楚、完整、及時;3)裝修方案有調整時，未及時通知其它相關專業按規范要求進行相應調整。相關規范： ☆《火災自動報警系統設計規范》(GB50116-2013)第6.2.18條?！緢D示3]【圖示4]【圖示5]。正確做法：
措施： 1.參建各方相關人員應加強規范的學習，做好圖紙會審、技術交底工作，重點關注方案變更時給其它相關專業帶來的影響和必要調整:2.鏤空面積與總面積的比例為15%~30%時，且探測器應設置部位無確定的實際試驗結果支持時，探測器宜同時設置在吊頂上方和下方。 |
|
|
火災報警系統消防驗收常見問題及措施 |
|
|
火災報警系統 |
問題26：消防電梯前室未設置火災光警報器 |
|
問題描述： 消防電梯前室未設置火災光警報器，發生火災時，將會影響人員疏散和滅火救援?！緢D示1][圖示2]。
原因分析： 1)設計人員對規范不熟悉，忽視了消防電梯前室設置的重要性，導致設計疏漏;2)施工人員未按設計圖紙施工，漏裝。相關規范： ☆《火災自動報警系統設計規范》(GB 50116-2013)第6.5.1條。[圖示2]。正確做法：
措施： 火災光警報器應設置在每個樓層的樓梯口、消防電梯前室、建筑內部拐角等處的明顯部位，且不宜與安全出口指示標志燈具設置在同一面墻上。 |
|
|
火災報警系統消防驗收常見問題及措施 |
|
|
火災報警系統 |
問題27：消防水泵房、發電機房、消防值班室、電梯轎廂內等未設置消防專用電話分機 |
|

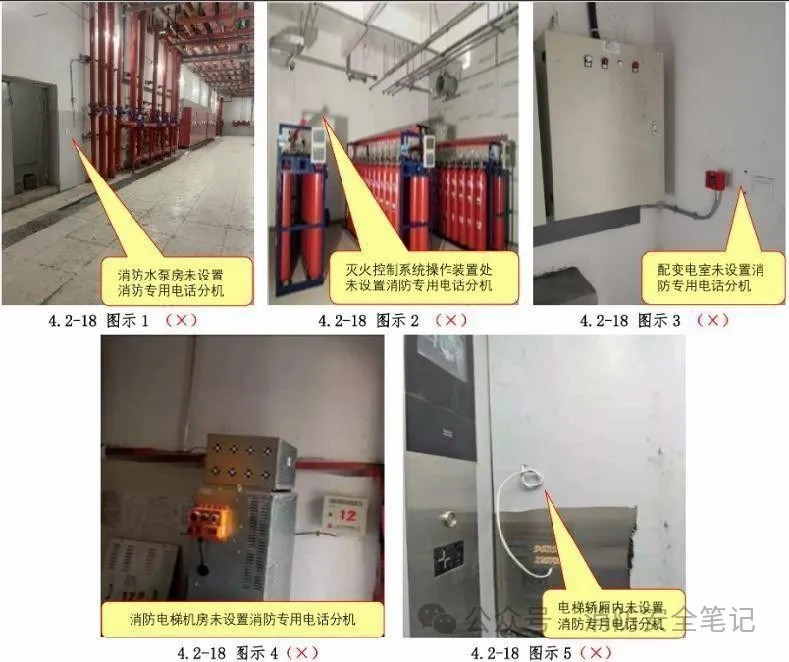

問題描述： 消防水泵房、發電機房、消防值班室、消防電梯機房、電梯轎廂內、滅火控制系統操作裝置處等未設置消防專用電話分機。[圖示1]【圖示2]【圖示3]【圖示4]【圖示5]]。
原因分析： 1)設計人員對于消防作業的主要場所認定有誤;2)后期改造增加消防系統，對于新增的消防作業主要場所設計遺漏。相關規范： ☆《火災自動報警系統設計規范》(GB50116-2013)第4.7.2條、第6.7.4條第1款?！緢D示6]【圖示7]【圖示8]【圖示9]【圖示10]☆《消防員電梯制造與安裝安全規范》(GB/T 26465-2021)第5.12.1條、第5.12.2條。正確做法：
措施： 1.消防作業的主要場所.消防水泵房、發電機房、配變電室、計算機網絡機房、主要通風和空調機房、防排煙機房、滅火控制系統操作裝置處或控制室、企業消防站、消防值班室、總調度室、消防電梯機房、電梯轎廂內及其他與消防聯動控制有關的且經常有人值班的機房，應設置消防專用電話分機.與這些部位的通信一定要暢通無阻，以確保消防作業的正常進行;2.消防員電梯應有交互式雙向語音通信的對講系統或類似的裝置;轎廂內和消防員入口層的通信裝置應是內置式傳聲器和揚聲器，不能用手持式電話。 |
|
|
火災報警系統消防驗收常見問題及措施 |
|
|
火災報警系統 |
問題28：信號、控制模塊設置在配電(控制)柜(箱)內，不符合要求 |
|
問題描述： 模塊設置在配電箱內，由于模塊工作電壓通常為24V，不應與其他電壓等級的設備混裝。一旦混裝，可能相互產生影響，導致設備不能可靠運行?！緢D示1]【圖示2]。
原因分析： 1)設計圖紙未設置模塊箱，施工單位圖省事直接將模塊設置在配電(控制)柜(箱)內;2)責任主體未認識到模塊設置在配電(控制)柜(箱)內的潛在危險性，在施工過程中圖方便、節約成本，直接放在配電箱中。相關規范： ☆《火災自動報警系統設計規范》(GB50116-2013)第6.8.1條、第6.8.2條?！緢D示3]【圖示4]。正確做法：
措施： 1.考慮保障其運行的可靠性和檢修的方便，每個報警區域內的模塊宜相對集中設置在本報警區域內的金屬模塊箱中;2.為防止可能相互產生影響，導致系統不能可靠動作，模塊嚴禁設置在配電(控制)柜(箱)內;3.模塊箱應安裝牢固，在潮濕等不良環境中還應采取防潮、防腐蝕等措施。 |
|
|
火災報警系統消防驗收常見問題及措施 |
|
|
火災報警系統 |
問題29：消防模塊或模塊箱無標識 |
|

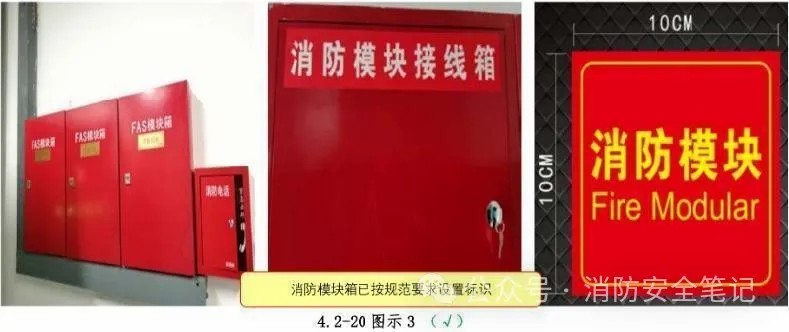

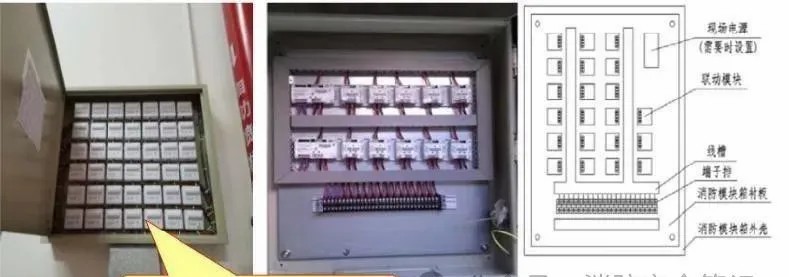

問題描述： 消防模塊或模塊箱未按規定設置標識，不便于后期消防人員維修查找?！緢D示1]【圖示2】。
原因分析： 1)設計文件沒有特別注明要求;2)施工單位對規范不熟悉，沒有考慮到置于隱蔽處的模塊箱和分散設置的消防模塊，在后期消防檢修時查找困難、維修不便。相關規范： ☆《火災自動報警系統設計規范》(GB 50116-2013)第6.8.1條、第6.8.4條?！緢D示3]。正確做法：
措施： 1.施工前做好設計圖紙、施工技術交底工作;2.每個報警區域內的模塊宜相對集中設置在本報警區域內的金屬模塊箱中，未集中設置的模塊附近應有尺寸不小于100mmX100mm的標識。 |
|
|
火災報警系統消防驗收常見問題及措施 |
|
|
火災報警系統 |
問題30：廚房可燃?xì)怏w探測報警系統未設置火災聲光警報器等 |
|
問題描述： 1)廚房(不包括住宅建筑內的廚房)可燃?xì)怏w探測報警系統未設置火災聲光警報器;【圖示1)2)可燃?xì)怏w探測器直接接入火災報警控制器的探測器回路;3)可燃?xì)怏w報警控制器的報警和故障信息，未在消防控制室圖形顯示裝置顯示?！緢D示2]。
原因分析： 1)可燃?xì)怏w探測報警系統保護區域內有聯動和警報要求時，可由可燃?xì)怏w報警控制器或消防聯動控制器聯動實現?？扇?xì)怏w報警器往往由供氣單位提供，參建單位之間溝通、協調不暢導致聲光報警器遺漏;2)責任主體圖省事將可燃?xì)怏w探測器直接接接入火災探測報警系統總線中;3)系統調試忽略了將可燃?xì)怏w報警控制器的報警和故障信息傳輸至消防控制室圖形顯示裝置顯示。相關規范： ☆《火災自動報警系統設計規范》(GB50116-2013)第6.9.2條、第8.1.1條、第8.1.2條、第8.1.4條、第8.1.5條。[圖示3]。 正確做法：

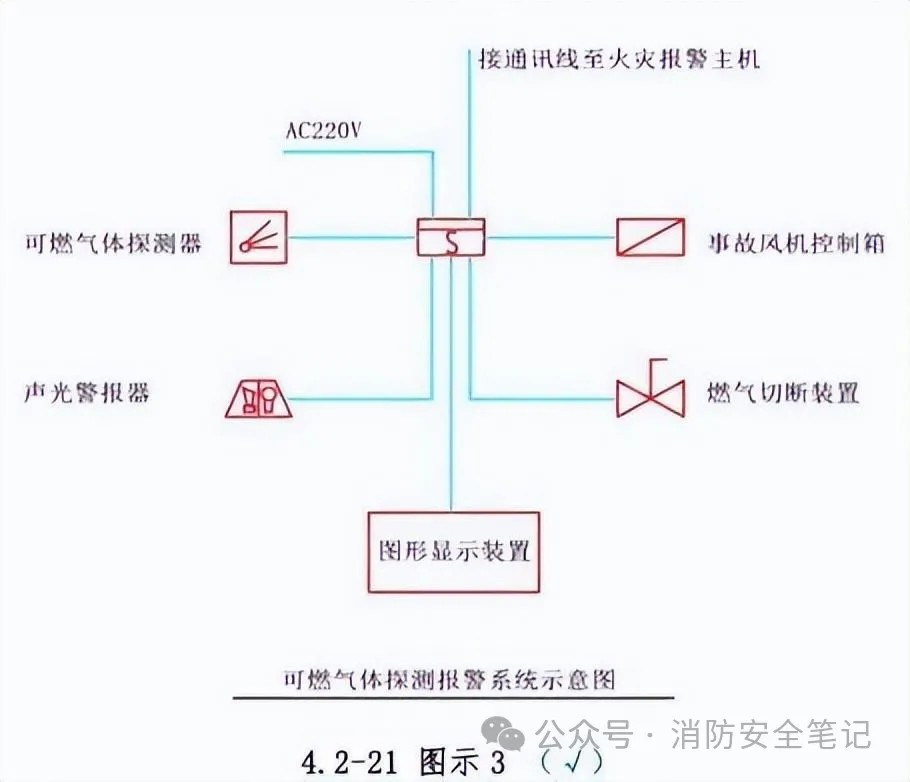

措施： 1.由可燃?xì)怏w報警控制器、可燃?xì)怏w探測器和火災聲警報器組成可燃?xì)怏w探測報警系統;2.可選用集聲、光警報和顯示可燃?xì)怏w濃度功能于一體的廚房可燃?xì)怏w探測器;3.可燃?xì)怏w探測報警系統作為一個獨立的由可燃?xì)怏w報警控制器和可燃?xì)怏w探測器組成的子系統，而不能將可燃?xì)怏w探測器接入火災探測報警系統總線中;4.可燃?xì)怏w報警控制器的報警和故障信息，應在消防控制室圖形顯示裝置或起集中控制功能的火災報警控制器上顯示，但該類信息與火災報警信息的顯示應有區別。 |
|
